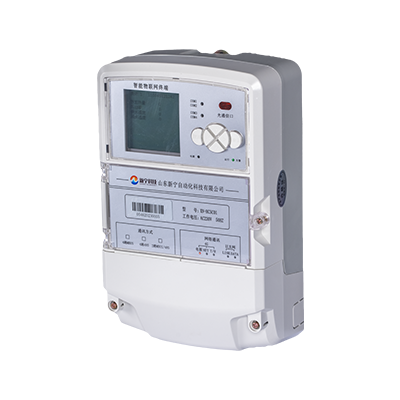

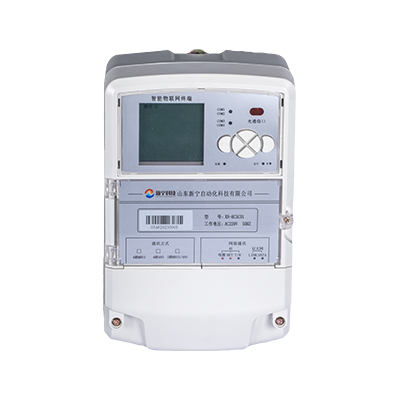

智能采集终端

该产品采用高性能工业级32位ARM内核CPU硬件平台、嵌入式操作系统以及大容量数据存储器设计完成;上行通过4G无线公网或以太网将数据上传至端到端的智能化管控系统;下行通过RS485 /MBUS通道直接抄取计量仪表数据,并可靠存储;上、下行通讯采用模块化设计,使用维护方便。

在线联系 →
Product desitel

产品功能

该产品采用高性能工业级32位ARM内核CPU硬件平台、嵌入式操作系统以及大容量数据存储器设计完成;上行通过4G无线公网或以太网将数据上传至端到端的智能化管控系统;下行通过RS485 /MBUS通道直接抄取计量仪表数据,并可靠存储;上、下行通讯采用模块化设计,使用维护方便。


功能介绍


1、通信功能

内嵌4G无线通信模块进行数据传输;也可通过以太网与主站进行数据通信,进行IP地址、子网掩码、网关、DNS等相关参数的设置。支持485接口与主站数据通信。

2、数据采集功能

提供4路本地抄表接口,每一路最大可抄取64块表计,可混合抄取水、电、气、热四表数据。

3、自动抄表与存储功能

可设置自动抄表周期、抄收间隔,自动抄收并存储各仪表(水电气热表)相关数据及其它信息,支持自动补抄功能。终端可接收控制中心命令进行实时数据抄收,并对每次抄收的数据进行存储。

4、事件记录与报警功能

支持参数变更、抄表失败、智能采集终端停/上电、仪表时钟超差等事件的分类记录,主动向主站发送告警信息,可保存最近500条事件记录。


Product desitel

产品参数


工作电压

AC220V

外形尺寸

290×180×95mm

数据类型

水气表数据

当前累积流量、结算日累积流量、瞬时流量。

电表数据

当前有功、无功总、尖峰平谷;三相电压、电流等数据。

热表数据

结算日热量、当前热量、热功率、累积流量、供水温度、回水温度。

蒸汽表数据

当前累积流量、瞬时流量、压力、温度、密度等数据。

阀门

阀门状态

通讯规约

表计规约

CJ/T 188-2004协议 EN1434欧标、DL/T645-1997/2007规约

Modbus-RTU协议、厂家自定义协议

数据传输

上行

4G、以太网络

下行

4485/4M-bus通道 (支持插拔方式,可以自由灵活组合)

工作环境

-25~+70℃;湿度≤95%

本地显示

多屏切换显示,可查询仪表数据,设置仪表参数。
